汽車前橋更換和安裝自調臂的詳細步驟

來源：義和車橋瀏覽：- 發布日期：2018-01-30 08:26:20【大中小】

汽車前橋制動器自調臂安裝步驟一：
1、確認氣室推桿完全縮回；斷氣剎解除彈簧制動，如果不能提供壓縮空氣解除彈簧制動，必須手動調節釋放。

2、擺正控制臂固定支架；

自調臂安裝步驟副本

汽車前橋制動器自調臂安裝步驟二：
1、將自動間隙調整臂安裝到凸輪軸上，保證調節六角螺母是在氣室的相反方向。
2、保證自動間隙調整臂在凸輪軸上固定好。至少使用一個內襯墊和足夠的外襯墊，保證調整臂在軸向的運動空間在0.5－2mm之間。

3、順時針旋轉調節螺母，使推桿U型撥叉孔和調整臂搖臂上的孔自然對正，然后插入連接銷。不能拉出氣室推桿來適應調整臂的安裝。

汽車前橋制動器自調臂安裝步驟三：
1、將控制臂向遠離調節螺母的方向旋轉，一直旋轉到控制臂的設定的初始位置；
2、在制動完全釋放的情況下，一代調整臂安裝指示器必須推到安裝指示槽口內；二代自調臂可在自然狀態安裝；
3、如果控制臂安裝錯誤，將會導致制動間隙過小。

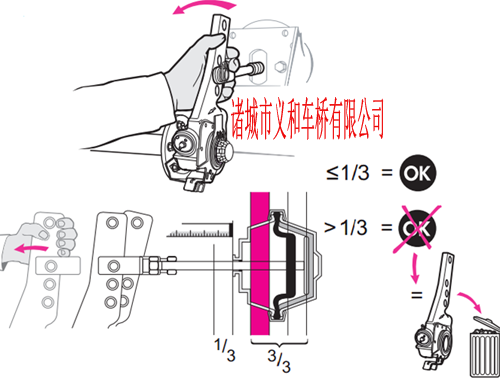

檢測自動調整臂自由行程是否滿足要求，如果不大于氣室總行程的1/3則為合格。轉動自動調整臂殼體至感到很大阻力，測量制動氣室推桿的伸出行程是否小于或等于制動氣室總行程的1/3。若大于1/3時，需重新校核匹配設計。
