東風EQ1090E型汽車前橋
汽車前橋主要由前軸、轉向節、主銷和輪轂等組成，采用彈性懸架，輪距固定。按照 前軸斷面的形狀不同，前橋分為工字梁式和管式兩種類型。今天我們重點以東風EQ1090E型汽車前橋為例進行講解，具體如下：
東風EQ1090E型汽車前橋如圖8-8所示。前軸用中碳鋼鍛造而成，釆用工字形斷面 提高抗彎強度，中部下凹處左右兩端安裝鋼板彈簧。前軸兩端上翹呈拳形，并制有上下通孔，孔內安裝主銷，帶螺紋的楔形鎖銷將主銷固定在拳部孔內。

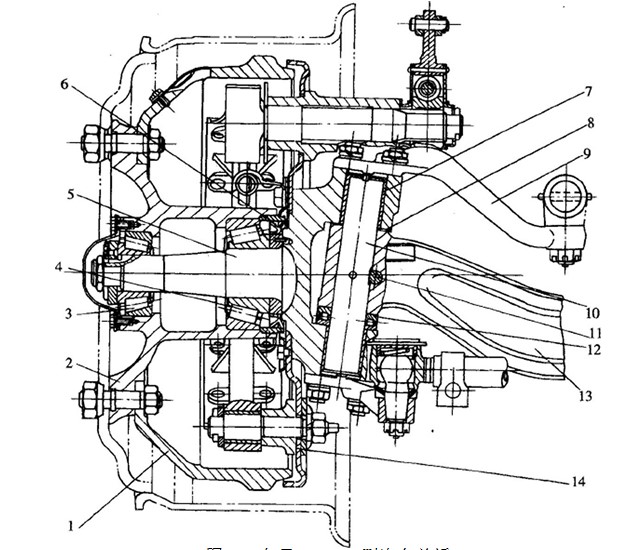

圖8-8東風EQ1090E型汽車前橋
1.制動鼓2.輪毅3、4.輪殺軸承5.轉向節6.油封7.襯套8.調整墊片 9.轉向節臂
10.主銷11.楔形鎖銷]2.滾子推力軸承13.前軸14.制動底板
東風EQ1090E型汽車前橋轉向節是用中碳合金鋼鍛 造而成的叉形部件，通過上、下兩叉的同軸銷孔與主銷鉸接，可繞主銷偏轉一定角度而使 汽車轉向。主銷與上、下兩叉孔間裝有青銅襯套，采用潤滑脂潤滑；在轉向節下銷孔與前 軸拳部下端面之間安裝推力軸承，以使轉向靈活，減小磨損。軸承間隙通過調整墊片進行 調整。轉向節臂和梯形臂與轉向節相連接，通過縱拉桿可使兩端轉向節同時繞主銷擺動, 實現轉向。輪轂通過兩個圓錐軸承支承在轉向節的軸頸上，軸承緊度通過調整螺母調整, 輪轂外端端蓋和內側油封用于防漏。
解放CA1092型汽車轉向橋與上述結構類似，北京BJ1040型汽車和四輪農用運輸車 的前軸由一根無縫鋼管和兩端拳形部分焊制而成，其他結構與工字形斷面轉向橋基本相 同。
